 CTC 1100 Aegir UB

ctc20110020aegir20ub

Котлы серии СТС 1100 AEGIR - современные надёжные и малогабаритные устройства, изготовляемые заводом CTC (Швеция), предназанчены для отопления и горячего водоснабжения, как индивидуальных домов, так и других помещений  бытового  и  производственного  назначения


Функции
СТС 1100 AEGIR UB - стальной котёл, работающий на жидком и газообразном топливе. Он является современной отопительной системой, рассчитанной на высоки требования в отношении экономии энергии, топлива, комфорта и экологичности

Камера сгорания
Сложная конструкция камеры сгорания разработана с учетом обеспечения оптимального процесса сгорания топлива, с последующим максимальным использованием полученного тепла.
Расположение топки в котле создает основу для идеальной циркуляции котловой воды, что, кроме того, способствует значительному снижению содержания вредных веществ в отходящих газах (СО, NOx).

Конвективный газоход
Вывод отходящих газов из топки котла осуществляется через секцию горизонтальных каналов, оснащенных турбуляторами, повышающими КПД (до 96%).

Котловая емкость
Большой объем котловой воды (125 л) позволяет аккумулировать энергию, тем самым обеспечивается благоприятный цикл работы горелки, увеличивается ресурс работы оборудования и экономится топливо. Использование современных теплоизоляционных материалов снижает тепловые потери котла до минимума.

Поворотная дверца топки
Обеспечивает дополнительное удобство при обслуживании котла, так как отпадает необходимость в демонтаже горелки.

Управление
Встроенная панель управления котлом позволяет задавать и контролировать температуру. На панели имеет термостат защиты от перегрева, тумблеры включения горелки и циркуляционного насоса, термометр и рабочий термостат. Заводом предусмотрена возможность установки программного блока автоматического управления системой отопления.

1. Камера сгорания
2. Панель управления
3. Конвективный газоход с турбуляторами
4. Программный блок управления (поставляется как дополнительная принадлежность)

ctc20110020aegir20u

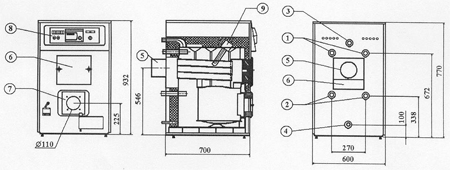

Габаритные размеры и подключения

ctc-1100-aegir-ubdim

1. Подающая линия отопления
2. Обратная линия отопления
3. Вывод на расширительный бак
4. Слив
5. Отвод дымовых газов   1”
1”
1”
1/2"
130мм   6. Очистной люк
7. Дверца топки
8. Панель управления
9. Гильза термодатчиков
1. 3-х кран регулировки отопления
2. Циркуляционный насос
3. Радиаторы отопления
4. Подающая линия отопления
5. Обратная линия отопления
6. Узел смешения тёплых полов   7. Тёплые полы
8. Заполнение (слива) системы отопления
9. Манометр
10. Расширительный бак
11. Группа безопасности (предохранительный клапан, автоматический воздухоотделитель)

Принципиальная схема обвязки котла, контур отопления

ctc-1100-aegir-ub_obv

Технические данные
Параметр
Модель
Мощность ж/т, газ
КПД
Объём воды в котле
Габаритные размеры
Производительность по горячей воде в комплекте с Aquaheat 25
Вес


кВт
%
л
мм
л/час

кг
  CTC 1100 Aegir
UB

14-45
96
80
960х620х700
730

140
