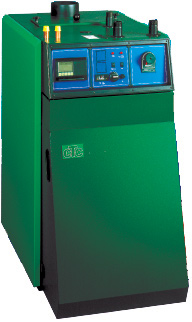

 CTC 1100 Maxi OER

maxi

Обновленная модель стального отопительного котла для больших жилых домов, работающего на жидком топливе (газе, электричестве). Это поистине превосходное решение с максимальной эффективностью капитальных вложений.
Изготовленная из шведской жаропрочной стали циркуляционная топка котла MAXI при ресурсе 35-50 лет, позволяет одинаково эффективно использовать его как на жидком топливе (солярка, керосин), так и газе (природном и сжиженном), всегда обеспечивая отличное сгорание с минимальным содержанием вредных веществ в отходящих газах. Уникальная система рекуперации дымовых газов, состоящая из специальных каналов и 15 турбуляторов, не только позволяет осуществлять дополнительный съем тепла, достигая КПД 96%, но и дает возможность, путем изменения количества и схемы расстановки турбуляторов, регулировать температуру отходящих газов, тем самым предотвращая образование конденсата в дымоходе.


Котел MAXI работает в автоматическом режиме поддержания заданной температуры теплоносителя и имеет систему защиты от перегрева. Котел СТС 1100 MAXI не требует дополнительной покупки и установки громоздкого бойлера, все что нужно для приготовления высококачественной экологически чистой горячей воды для бытовых нужд (умывальник, кухня, ванная, душ) уже предусмотрено в его конструкции. Встроенный скоростной проточный теплооб-менный узел позволяет получать около 1500 литров горячей воды в час при одновременном использовании до 5 точек водоразбора. Отличительной особенностью теплообменника является его пластинчатая структура и высокая износоустойчивость при работе на жесткой воде.
Отопительный котел MAXI имеет три независимых контура - два на отопление (основное и дополнительное, например: теплые полы, полотенцесушители) и контур - ГВС (горячего водоснабжения). Отдельный выход на расширительный бак обеспечивает возможность эксплуатации котла в летнем режиме (ГВС) при отключенном контуре отопления. Конструкция котла СТС 1100 MAXI OER предусматривает заводскую установку двух ТЭНов по 9 кВт каждый (3х380 В). ТЭНы могут использоваться в качестве дополнительного (резервного) источника энергии или как альтернативный, например, в летний период для приготовления горячей воды, когда владелец предпочитает экономить жидкое топливо, используя электричество. Котел СТС 1100 MAXI OER также имеет установленную в заводских условиях автоматику управления отопительной системой дома, включающую в себя электронный программатор, шунт-мотор привода 4-х ходового крана, два температурных датчика (уличный и трубный). Данная система без вмешательства человека обеспечивает управление шунт-мотором и другими исполнительными органами отопительной системы, тем самым осуществляет постоянное поддержание заданных комфортных температурных режимов в помещении при изменении уличной температуры. В зависимости от особенностей устройства дымохода в доме заказчика, котел СТС 1100 MAXI OER комплектуется прямым или угловым дымовым коленом с тяговой заслонкой.
Диаметр дымохода для котла MAXI при высоте от 10 до 15 метров должен составлять 170-180 мм.

1. Подключение контура отопления
2. Камера сгорания
3. Конвективный газоход с турбуляторами
4. Панель управления
5. Программатор
6. Встроенный 4-х ходовой смесительный кран с шунт-мотором
7. Расширение
8. ТЭНы
9. Шумопоглащающий кожух
10. Жидкотопливная или газовая горелка

maxi1

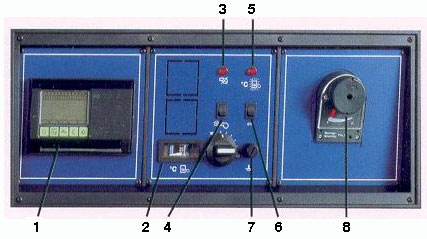

Панель управления СТС 1100 MAXI OER

maxi_control

1. Программатор.
2. Котловой термометр.
3. Контрольная лампа аварийной остановки горелки.
4. Тумблер вкл./выкл. эл. питания горелки.
5. Контрольная лампа срабатывания термостата защиты.
6. Тестовый тумблер. включения горелки.
7. Термостат защиты от перегрева.
8. Шунт-мотор с 4-х-ходовым краном.

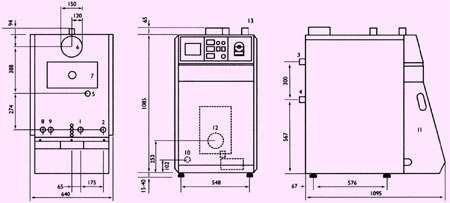

Габаритные размеры и подключения

 maxi_dim

1. Подающая линия 1-го контура
2. Обратная линия 1-го контура
3. Подающая линия 2-го контура
4. Обратная линия 2-го контура
5. Вывод на расширительный бак
6. Отвод дымовых газов
  1 1/4”
1 1/4”
1 1/4”
1 1/4”
1”
150
  7. Очистной люк
8. Подача холодной воды на теплообменник
9. Выход горячей воды из теплообменника
10. Слив/Заполнение
11. Шумопоглащающий кожух

3/4”

3/4”

3/4
Технические данные
Параметр
Модель
Мощность ж/т, газ
ТЭНы
Производительность по горячей воде
КПД
Объём воды в котле
Максимальное рабочее давление в контуре отопления
Максимальное рабочее давление в контуре ГВС
Вес


кВт
кВт
л/час
%
л
бар
бар
кг
  CTC 1100 Maxi
OER
25-77
9-18
1500
96
102
3
6
255
