CTC Ecogas

 ecogas_big


Настенный котёл со встроенным водонагревателем, закрытой камерой сгорания и атмосферной газовой горелкой, предназначенный для отопления и горячего водоснабжения.


• Настенный котел со встроенной атмосферной газовой горелкой
• Бесшумен в работе
• Компактен (703х400х325)
• Автоматический поджиг
• Высокоскоростной теплообменник ГВС
• Высокие эксплуатационные характеристики
• Работает как на природном так и на сжиженном газе
• Коаксиальный дымоход

КОМПЛЕКТНОСТЬ
Котел СТС ECOGAS поставляется в собранном виде. В состав котла входят: панель управления с приборами контроля, безопасности и регулирования, 3-х ходовой кран с шунтмотором, дымосос, циркуляционный насос, расширительный бак и теплообменник системы горячего водоснабжения, что значительно упрощает его подключение к системам отопления и ГВС.

ПРОИЗВОДСТВО ГОРЯЧЕЙ ВОДЫ
Отопительный котел СТС ECOGAS предусматривает возможность производства горячей воды для хозяйственных нужд. Встроенный скоростной пластинчатый теплообменный узел позволяет производить от 3 до 18 л/мин. горячей воды. Производительность ГВС зависит от мощности котла.



1.Передняя панель корпуса
2.Панель управления
3.Крышка панели управления

 ecogas_comp_2

pv_ecogas_3

ПАНЕЛЬ УПРАВЛЕНИЯ

4. Термометр системы отопления
5. Индикатор блокировки котла
6. Кнопка перезапуска
7. Переключатель режимов и регулятор
температуры системы отопления
8. Регулятор температуры горячей воды
9. Индикаторы
ПОДКЛЮЧЕНИЕ КОТЛА
10. Табличка с параметрами газа
11. Кран заполнения системы отопления
12. Обратка системы отопления
13. Кран подвода холодной воды
14. Газовый кран
15. Выход горячей воды
16. Подача отопления.

pv_ecogas_4

pv_ecogas_5

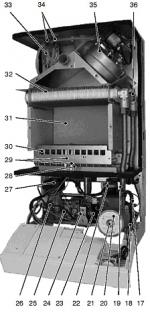

КОМПАНОВКА
17. Датчик NTC горячей воды
18. Сливной кран основного контура
19. Предохранительный клапан системы отопления
20. Насос
21. Пробка спускного отверстия насоса
22. Автоматический воздухоотводчик
23. Реле протока горячей воды
24. Модулирующий газовый клапан
25. Реле протока первичного теплообменника
26. Датчик NTC системы отопления
27. 3-х ходовой кран
28. Электрод контроля пламени
29. Электроды розжига
30. Горелка
31. Камера сгорания
32. Первичный теплообменник
33. Реле давления воздуха
34. Контроллер давления воздуха
35. Вентилятор
36. Термостат безопасности
ПРИНЦИПИАЛЬНАЯ СХЕМА
37. Модулятор
38. Отвод для замера давления газа на выходе
39. Отвод для замера давления газа на входе
40. Теплообменник горячей воды
41. Расширительный бак
42. Бай-пасс
43. Датчик Вентури
44. Фильтр контура горячей воды
45. Ограничитель протока горячей воды
46. Труба отвода отходящих газов
47. Труба воздухозаборника

pv_ecogas_6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ECOGAS
24 S 28 S 32 S
Номинальная потребляемая тепловая мощность кВт 26,6 31,1 34,8
Минимальная потребляемая тепловая мощность кВт 11,0 13,0 15,5
Максимальная теплопроизводительность кВт 24,3 28,4 31,7
Минимальная теплопроизводительность кВт 9,1 10,8 12,7
ОТОПЛЕНИЕ
Диапазон регулировки температур C 38-80
Максимальная рабочая температура C 85
Максимальное давление кПа (бар) 300 (3)
Минимальное давление кПа (бар) 30 (0,3)
Допустимый напор (при 1000 л/час) кПа (бар) 27 (0,27)
ГОРЯЧАЯ ВОДА
Максимальная температура C 55
Минимальная температура C 35
Максимальное давление кПа (бар) 1000 (10)
Минимальное давление кПа (бар) 30 (0,3)
Производительность минимум л/мин 2,5
Производительность при л/мин 14 16,3 18,2
Производительность при л/мин 10 11,6 13,0
ПОКАЗАТЕЛИ ОТХОДЯЩИХ ГАЗОВ
Содержание CO2 % 5.5 6,0 6,5
Содержание O2 % 11,1 10,2 9,3
Содержание CO Ppm 100 100 100
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение B 230
Частота Гц 50
Мощность Вт 1050 170 180
Уровень защиты IPX4D
ГАБАРИТЫ И ВЕС
Высота мм 703
Ширина мм 400
Глубина мм 325
Вес кг 37 39 39
