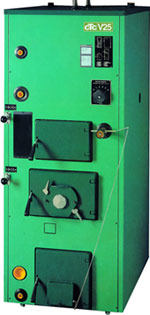

CTC V25 FG со встроенным бойлером 115 л

v25_1_1

Котел оснащен чугунной топкой, которая позволяет использовать такой вид твердого топлива, как кокс, уголь, дрова. Качество используемого чугуна соответствует самым жестким мировым стандартам.
Котел имеет встроенный медный бойлер в стальной обшивке ёмкостью 115 л для приготовления горячей воды. Бойлер обеспечивает абсолютную гигиеничность воды.
В данной модели предусмотрена установка как жидкотопливной, так и газовой мотор-горелки.
В котле установлены две тяговые задвижки, регулированием которых можно добиться более интенсивного розжига топлива и дальнейшего экономичного процессах сгорания.
Глубина топки позволяет использовать дровяные поленья длиной до 50 см.
Котел оснащен ТЭНом мощностью 6 кВт.
Котел комплектуется также выносным электробоксом мощностью 2x6 кВт.


Преимущества использования выносного аккумулятора
При использовании аккумулятора можно достичь наивысшей температуры сгорания, максимальной эффективности, минимального количества сажи, чистоты дымовых газов, КПД – более 90%.

Расширительный бак При установке расширительного бака открытого типа необходимо соблюдать следующие требования: расстояние от низшей точки расширительного бака до верхней кромки самого верхнего радиатора должно быть не менее 2,5 м.

Фундамент
При установке помните, что вес заполненного водой котла составляет
750 кг.

Дымоход
Минимальная длина дымохода составлят 6 метров при внутреннем сечении 200 мм. Если высота дымохода более 6 м, то диаметр должен быть уменьшен.

v25_2

Компоненты

1. Люк для удаления сажи
2. Задвижка передняя
3. Топка
4. Люк для загрузки
5. Чугунная пластина
  6. Дверца зольника
7. Вспомогательный воздушный клапан
8. Дымоход
9. Задвижка задняя
10. Бойлер

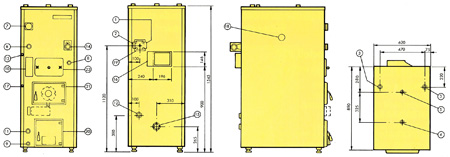

 Габаритные размеры и подключения

v25_3

1. Подача на отопление
2. Обратная линия отопления
3. Выход на расширительный бак
4. Выход горячей воды
5. Подача холодной воды
6. Термостат
7. Гидротермометр
8. Регулятор тяги
9. Слив
10. Подключение для двух фланцевых ТЭНов
11. Подключение электротена
12. Подключение горячей воды (обратка)
  R 1 1/4"
R 1 1/4"
R 1"
R 3/4"
R 3/4"
R 3/4"
R 1/2"
R 3/4"
R 1/2"
R 2"
R 1 1/4"
  13. Верхняя задвижка
14. Шунтовой регулятор
15. Вспомогательный воздушный клапан
16. Дымоход
17. Нижняя задвижка
18. Выход для подключения электробокса
19. Шунтовой вентиль
20. Дверца зольника
21. Дверца топки
22. Очистной люк

 v25_4

Использование аккумулятора
Котлы серии CTC V25 могут также эффективно использоваться с дополнительным выносным тепловым аккумулятором серии Vemax емкостью 500 л, что обеспечивает более эффективную и экономичную работу.

В процессе эксплуатации, когда котловой теплоноситель достигает температуры 80 С, происходит автоматическое включение двух насосов, которые осуществляют процесс циркуляции теплоносителя из котла в аккумулятор и обратно. Таким образом, происходит постоянный теплообмен между аккумулятором и котлом, что поддерживает заданный уровень разогрева системы отопления с одновременным уменьшением количества потребляемого топлива, тем самым максимально используя тепло, получаемое при сжигании топлива.

Технические данные

Параметр
Модель
Мощность дрова, уголь
Мощность жидкое топливо, газ
Мощность электричество
Объём воды в котле
Объём бойлера ГВС
Топка (соотв. 128 кг дров)
Макс. эксплуатационная температура
Габариты (Ш х Г х В)
Максимальное давление в котле
Максимальное давление в ГВС
Размер дымохода
Вес


кВт
кВт
кВт
л
л
л
C
мм
бар
бар
мм
кг
  CTC V25 FG
с бойлером

32
40
6
265
115
128
100
620х1545х890
1,5
9
min. 150
340
